Rebelcell Quick Connect Fishfinder for Outdoorbox

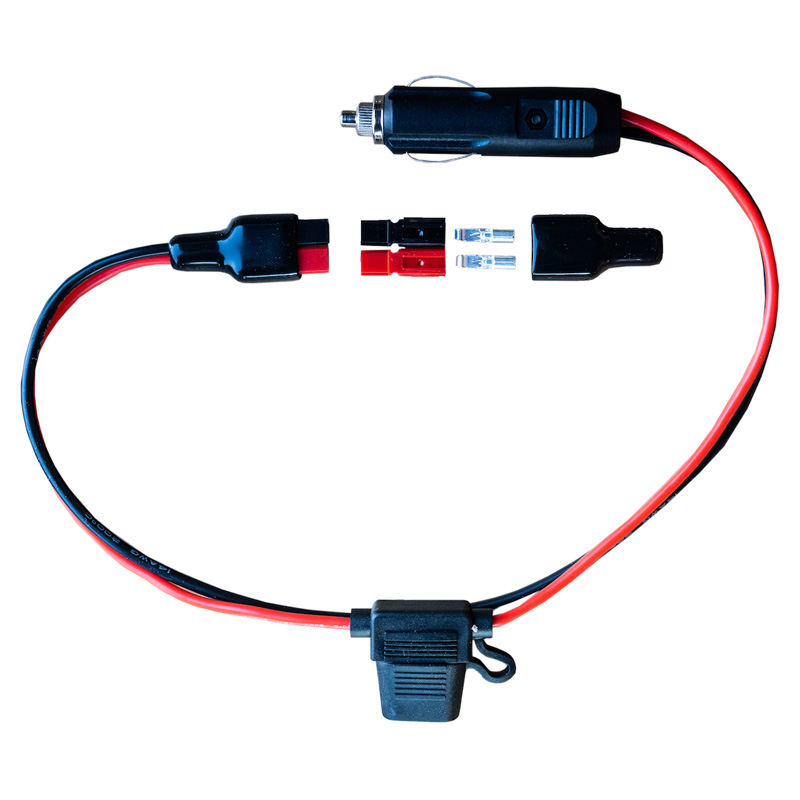

Câble de connexion rapide avec fusible en ligne 3A intégré pour un "1 clic" sécurisé connexion entre la Rebelcell Outdoorbox et le sondeur. Se connecte à l'Outdoorbox via la prise allume-cigare et à votre sondeur via le connecteur ANEN PA-45 (1 connecteur ANEN PA-45 supplémentaire est inclus pour votre équipement).

• 1 x 4mm2 de raccordement câbles : ~ 40 cm de longueur avec prise allume-cigare et connecteur PA-45 ANEN (rouge/noir)
• Fusible 3A "en ligne" intégré + connecteur ANEN PA-45 supplémentaire pour votre équipement
• Connexion sûre et sécurisée en 1 clic entre Outdoorbox et votre équipement

Mode d'emploi

1.< /strong>
Connectez la prise allume-cigare aux prises 12V de l'Outdoorbox ; le connecteur ANEN supplémentaire rouge/noir doit être connecté au câblage du détecteur de poissons.

2.
Les points de contact argentés du connecteur ANEN peuvent être serti (utiliser une pince à sertir AMP pour les connecteurs de câbles non isolés). Après le sertissage, les points de contact doivent être insérés dans le connecteur rouge (pour +) ou noir (pour -) jusqu'à ce qu'ils « cliquent ». Les points de contact sont maintenant sécurisés et ne peuvent pas être déconnectés. Faites glisser les parties rouges et noires en place avec la feuille noire et connectez-les à la prise ANEN correspondante sur le câble Quick Connect FF.

3.
Utilisez uniquement avec des détecteurs de poissons et d'autres équipements 12 V appropriés avec une consommation électrique maximale de 10 A (et utilisez un fusible en ligne approprié, un fusible 3 A est inclus).
